Paigaldusjuhend: Süvenditega aknaprofiilidele tuleb valida 14 mm hülss, et see ulatuks probleemideta seadekruvini. Ilma süvenditeta profiilide korral piisab 10 mm hülsist.
Ettevalmistus: Eelpuurige lengi küljele 10 mm avad. Nii ei ole auku seestpoolt näha.

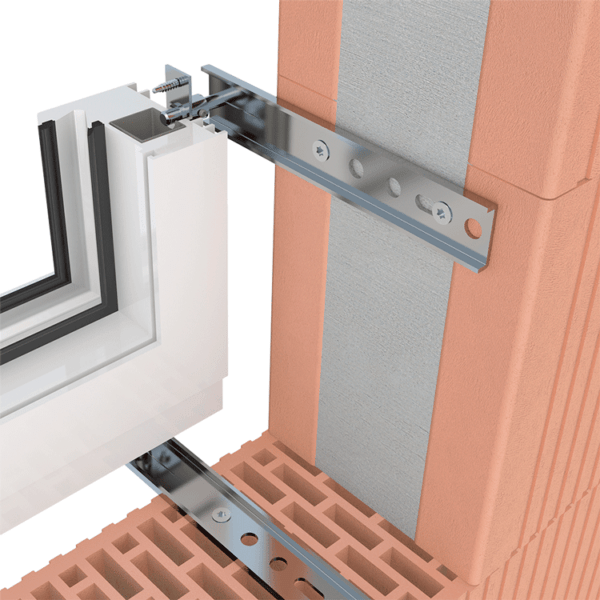

- Etapp: Kinnitage ankur nii, et tihvt siseneks lengi puuritud avasse. Juhthülsi ja tihvti kaudu saab akent sujuvalt reguleerida. Tugiklotside paigaldamine toimub seadekruviga ja seda on katsetatud RC2 suhtes.

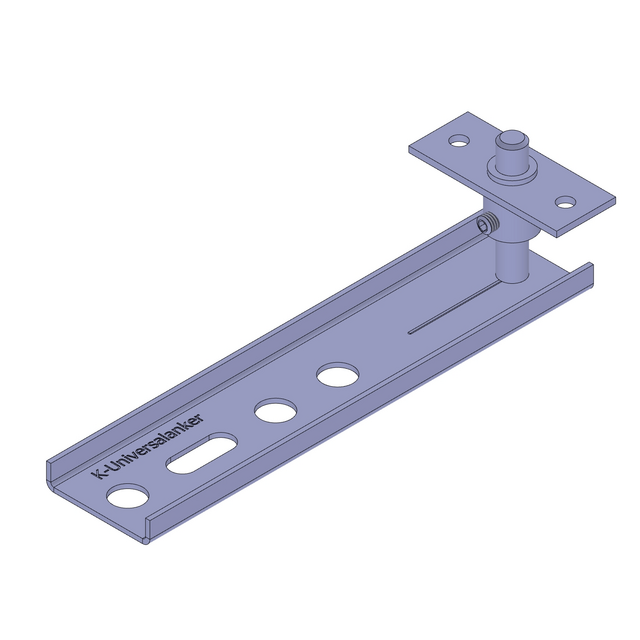

Komplekti kuulub: 1 U-profiili W-ankur, 1 ühendushülss seadekruviga
| Kood | Nimetus (mm) Pikkus x materjali paksus-tihvti pikkus-hülsi kõrgus |
Kogus pakis |
| K-405002 | W-150×1,5-40-H10 | 25 |
| K-405001 | W-150×1,5-40-H14 | 25 |
| K-405006 | W-200×1,5-40-H10 | 25 |
| K-405005 | W-200×1,5-40-H14 | 25 |
| K-405010 | W-200×2,5-40-H10 | 25 |
| K-405009 | W-200×2,5-40-H14 | 25 |
| K-405011 | W-250×2,5-40-H10 | 25 |
| K-405013 | W-250×2,5-40-H14 | 25 |
| K-405012 | W-300×3,0-40-H10 | 25 |
| K-405014 | W-300×3,0-40-H14 | 25 |
| K-405016 | W-350×3,0-40-H10 | 25 |
| K-405015 | W-350×3,0-40-H14 | 25 |
ift-Rosenheimi katse number
Katsetulemused horisontaalsele raskusele: 11-003442-PR06 PB-K26-09-de-01, 14-002150-PR01 PB-K26-09-de-01, 18-003796-PR01 PB-K26-09-de-01
Maksimaalne koormus / Kaugus A
| Materjali paksus | 30 mm | 50 mm | 70 mm | 100 mm | 130 mm | 160 mm |
| 1,5 mm | 136 kg | 80 kg | 44 kg | – | – | – |
| 2,5 mm | 175 kg | 110 kg | 58 kg | 27 kg | 14 kg | 8 kg |
| 3,0 mm | 208 kg | 160 kg | 114 kg | 44 kg | 27 kg | 14 kg |
